Артикул: KMD11-009-024-10
В наличии

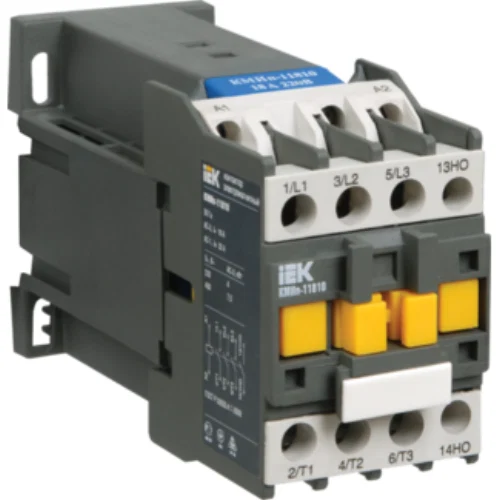

IEK Контактор КМИп-10910 09А 24В/АС3 1НО - KMD11-009-024-10
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Остались вопросы?
Напишите нам — получите ответ за 15 минут
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Краткое описание
Малогабаритные контакторы с катушкой управления постоянного тока общепромышленного применения серии КМИп на ток нагрузки от 9 до 95 А предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором, а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов.Область применения малогабаритных контакторов с катушкой управления постоянного тока серии КМИп — управление станками, насосами, вентиляторами, тепловыми завесами, печами, кран-балками, освещением, в системах автоматического ввода резерва (АВР), системах бесперебойного питания, в устройствах защиты автоматики, охранной сигнализации, в системах управления промышленными установками, коммутирование трехфазных конденсаторных батарей и первичных обмоток трехфазных низковольтных трансформаторов.По своим конструктивным и техническим характеристикам контакторы малогабаритные с катушкой управления постоянного тока серии КМИп соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1 (МЭК60947-4-1).Контакторы малогабаритные с катушкой управления постоянного тока серии КМИп прошли сертификационные испытания, на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00623.
Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).Экономия электрической энергии в случае применения катушки управления на постоянном токе.
Технические характеристики
| Номин напряжение питания цепи управ Us AC 50 Гц: | - В |
| Номин напряж питания цепи управ Us пост тока DC: | 24 В |
| Номин рабочий ток Ie 400 В: | 9 А |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
| Номин раб напряжение переменного тока Ue: | 230; 400; 660 В |
| Номин напряжение изоляции Ui: | 660 В |
| Номин импульсное напряжение: | 6 кВ |
| Условный тепловой ток Ith при АС-1: | 20 А |
| Номин мощность при AC-3 230 В: | 2.2 кВт |
| Номин мощность при AC-3 400 В: | 4.0 кВт |
| Номин мощность при AC-3 660 В: | 5.5 кВт |
| Макс кратковременная нагрузка: | 162 А |
| Условный ток короткого замыкания Inc: | 1000 А |
| Момент затяжки: | 0,8 Нм |
| Диапазоны напряж управления при срабатыв Uc: | 0,85÷1,1 |
| Гибкий кабель без наконечника: | 1,0÷2,5 мм² |
| Диапазоны напряж управления при отпускании Uc: | 0,7÷0,1 |
| Жесткий кабель без наконечника: | 1,5÷4,0 мм² |
| Время срабатывания при замыкании: | 12÷22 мс |
| Время срабатывания при размыкании: | 4÷19 мс |
| Мех износостойкость: | 10.0 млн циклов |
| Кол-во дополнительных контактов: | 1 |
| Степень защиты - IP: | IP20 |
| Тип монтажа: | При помощи винтов, на DIN-рейку |
| Температура эксплуатации: | -25...+50 °C |
| Ширина: | 47.0 мм |
| Высота: | 76.0 мм |
| Вес: | 0,56 кг |
| Доп конт - Номин напряжение Un AC: | ≤ 660 В |
| Доп конт - Номин напряжение Un DC: | ≤ 440 В |
| Доп конт - Номин напряжение изоляции Ui: | 660 В |
| Доп конт - Ток термической стойкости In: | 10 А |
| Доп конт - Минимальная вкл способность Umin: | 24 В |
| Доп конт - Минимальная вкл способность Imin: | 10 мА |
| Доп конт - Макс кратковременная нагрузка: | 100 А |
| Доп конт - Сопротивление изоляции: | > 10 мОм |
| Тип напряжения управления: | Постоянный (DC) |
| Количество полюсов: | 3 |
| Доп конт - Сечение присоединяемых проводников: | 1...4 мм² |
Эксплуатационные параметры
| Срок службы, Лет: | не менее 10 |
| Гарантийный срок, Лет: | 3 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | - | 30 |
| Единицы измерения | шт | - | шт |
| Тип упаковки | КОРОБКА/БОКС | - | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | - | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056215090 | - | 4606056215106 |
| Вес брутто, кг | 0.77 | - | 23.1 |
| l, см | 7.7 | - | 39 |
| b, см | 4.8 | - | 30 |
| h, см | 12.7 | - | 13.2 |
Технические характеристики KMD11-009-024-10
Основные характеристики
- Вес
- 0,56 кг
- Время срабатывания при замыкании
- 12÷22 мс
- Время срабатывания при размыкании
- 4÷19 мс
- Высота
- 76.0 мм
- Гибкий кабель без наконечника
- 1,0÷2,5 мм²
- Диапазоны напряж управления при отпускании Uc
- 0,7÷0,1
- Диапазоны напряж управления при срабатыв Uc
- 0,85÷1,1
- Доп конт - Макс кратковременная нагрузка
- 100 А
- Доп конт - Минимальная вкл способность Imin
- 10 мА
- Доп конт - Минимальная вкл способность Umin
- 24 В
- Доп конт - Номин напряжение Un AC
- ≤ 660 В
- Доп конт - Номин напряжение Un DC
- ≤ 440 В
- Доп конт - Номин напряжение изоляции Ui
- 660 В
- Доп конт - Сечение присоединяемых проводников
- 1...4 мм²
- Доп конт - Сопротивление изоляции
- > 10 мОм
- Доп конт - Ток термической стойкости In
- 10 А
- Жесткий кабель без наконечника
- 1,5÷4,0 мм²
- Кол-во вспомогат норм разомкнутых-НО конт
- 1
- Кол-во дополнительных контактов
- 1
- Количество полюсов
- 3
- Макс кратковременная нагрузка
- 162 А
- Мех износостойкость
- 10.0 млн циклов
- Момент затяжки
- 0,8 Нм
- Номин импульсное напряжение
- 6 кВ
- Номин мощность при AC-3 230 В
- 2.2 кВт
- Номин мощность при AC-3 400 В
- 4.0 кВт
- Номин мощность при AC-3 660 В
- 5.5 кВт
- Номин напряж питания цепи управ Us пост тока DC
- 24 В
- Номин напряжение изоляции Ui
- 660 В
- Номин напряжение питания цепи управ Us AC 50 Гц
- - В
- Номин раб напряжение переменного тока Ue
- 230; 400; 660 В
- Номин рабочий ток Ie 400 В
- 9 А
- Степень защиты - IP
- IP20
- Температура эксплуатации
- -25...+50 °C
- Тип монтажа
- При помощи винтов, на DIN-рейку
- Тип напряжения управления
- Постоянный (DC)
- Тип подключения вспомогат цепей
- Винтовое соединение
- Условный тепловой ток Ith при АС-1
- 20 А
- Условный ток короткого замыкания Inc
- 1000 А
- Ширина
- 47.0 мм
